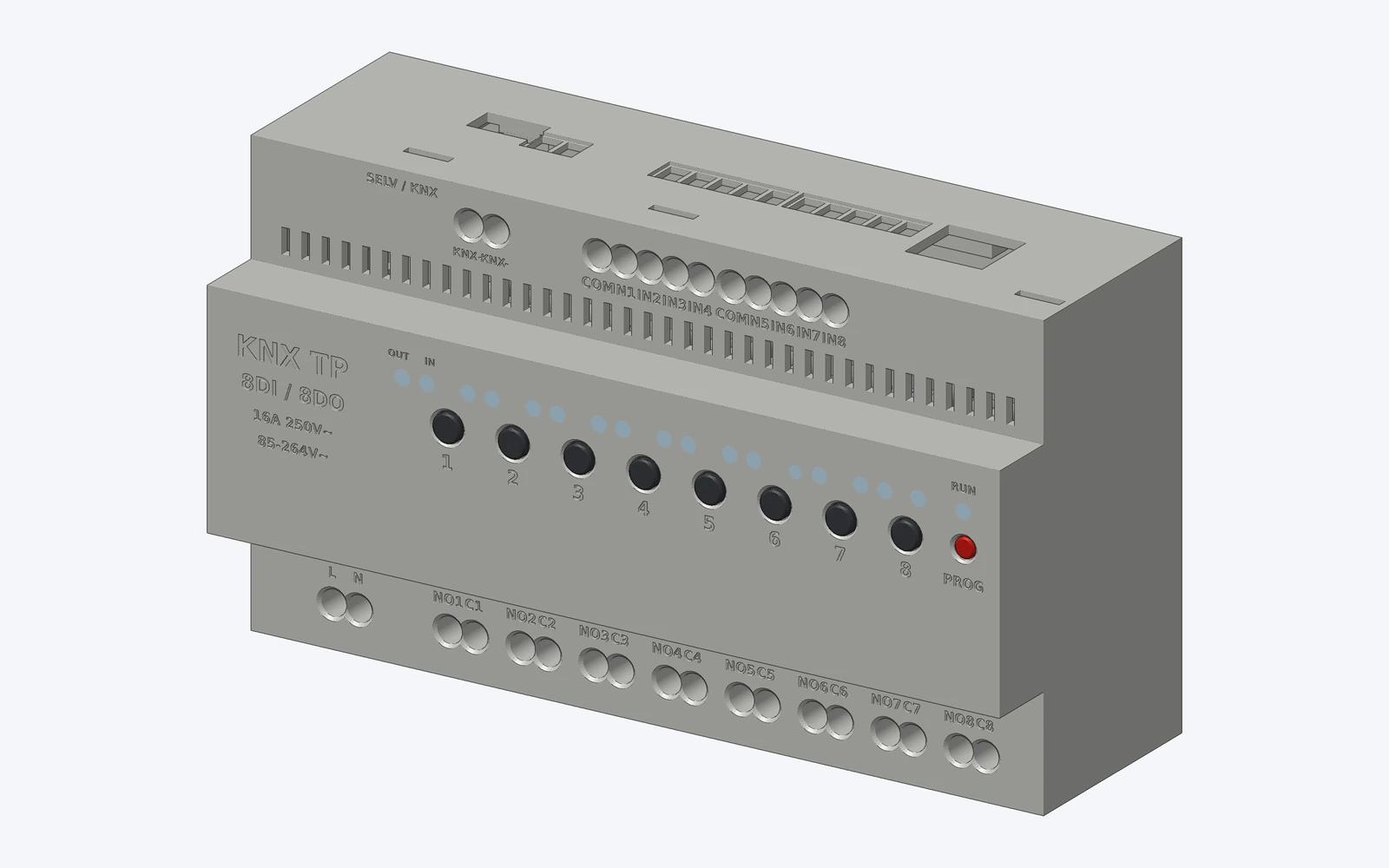

Module KNX 8DI/8DO relay 16 A — NDM OEM (IP switch / TP switch / Router IP↔TP)
Phần cứngSắp ra mắtSKU: NDM-KNX-TP-8DI8DO

Module KNX 8DI/8DO relay 16 A — NDM OEM (IP switch / TP switch / Router IP↔TP)

Chưa có đánh giá — viết đánh giá đầu tiên

Module DIN 9 mô-đun tự thiết kế: 8 ngõ vào tiếp điểm khô, 8 relay 16 A, KNX TP1 + Ethernet/Wi-Fi, nguồn 85–264 VAC; một module chạy được KNX IP switch, KNX TP switch hoặc router IP↔TP.

Liên hệ — nhận đăng ký dự án thí điểm
  • 3 chức năng trong 1 module: IP switch, TP switch, router IP↔TP — không cần mua thêm KNX IP router
  • 8 relay 16 A ngay trên module
  • 8 ngõ vào tiếp điểm khô cách ly
  • Nút điều khiển tay và LED cho từng kênh
  • Cấu hình bằng ETS, web hoặc REST API
Yêu cầu báo giá (+84) 96 95 96 970

Giao hàng toàn quốc

Xử lý 1–2 ngày làm việc, giao 1–5 ngày · miễn phí từ 5.000.000₫

Đổi trả trong 7 ngày

Bảo hành: theo chính sách hãng

Hỗ trợ kỹ thuật

Kỹ sư tư vấn 24/7

Xem chi tiết chính sách giao hàng & đổi trả.

Giao thức / Tích hợp

KNX TP1KNX IPKNXnet/IP TunnelingKNXnet/IP RoutingEthernetWi-Fi

Mô tả sản phẩm

Module KNX 8DI/8DO do NDM SmartTech tự thiết kế

Phần cứng, vỏ và firmware do chúng tôi tự thiết kế. Đây là thế hệ tiếp theo của thiết bị KNX IP 8DI/8DO: có relay 16 A ngay trên module, cổng KNX TP1 và nguồn 230 VAC tích hợp, đặt trong vỏ DIN 9 mô-đun.

Một module, ba chức năng

Cả ba bản firmware nằm sẵn trong bộ nhớ. Đổi chức năng trên trang web của module, không cần nạp lại:

  • KNX IP switch: thiết bị KNX IP 8DI/8DO, kèm KNXnet/IP tunneling 4 kênh để ETS dùng module làm interface.
  • KNX TP switch: thiết bị KNX TP1 8DI/8DO trên đường dây bus.
  • Router IP↔TP: bộ ghép đường IP và TP (mask 0x091A), có tunneling 4 kênh để ETS lập trình thiết bị TP qua module, lọc telegram nhóm theo bảng ETS hoặc chọn chế độ lọc trên web.

Có cần mua thêm KNX IP router không?

Không. Chức năng router của module thay được KNX IP router:

  • Hệ thống có đường TP: 1 module chạy router, các module khác chạy tp. Theo chuẩn KNX, IP router không mang ứng dụng, nên relay của module làm router chỉ điều khiển bằng nút tay/web, không có group object.
  • Hệ thống chỉ có IP: không cần router. Các module chạy ip trao đổi qua multicast, ETS kết nối thẳng bằng tunneling.
  • Nếu công trình đã có KNX IP router (kể cả loại Secure để ở chế độ thường), module vẫn dùng chung được.

Tính năng

  • 8 ngõ vào tiếp điểm khô: switch, toggle, nhấn để bật hoặc tắt, gọi scene, chống dội, gửi lặp.
  • 8 relay 16 A: đảo trạng thái, trạng thái khi cấp nguồn, timer cầu thang, xử lý khi mất hoặc có lại bus (TP).
  • 8 nút điều khiển tay trên mặt trước, LED trạng thái cho từng kênh, LED PROG, LED RGB.
  • Báo nhiệt độ relay và quá nhiệt, có thể tự tắt tất cả ngõ ra khi quá nhiệt; giám sát nguồn 12 V.
  • Cấu hình bằng ETS (file .knxprod), trang web nội bộ hoặc REST API; tích hợp với NDM SmartOS.

Lắp đặt

  • Phía 230 VAC do thợ có chuyên môn lắp đặt trong tủ điện. Tài liệu và hướng dẫn đấu nối đầy đủ được cung cấp kèm thiết bị.

Nhận đăng ký dự án thí điểm và đặt hàng tuỳ biến. Xem thêm bài viết Module KNX OEM 8DI/8DO: phần cứng, vỏ và phần mềm.

Thông số kỹ thuật

Thương hiệu
NDM OEM
Model
KNX-TP-8DI8DO rev 1.0
Vỏ
Gắn ray DIN, 9 mô-đun (DIN 43880, rộng 157,5 mm)
Nguồn
85–264 VAC 50/60 Hz; khoảng 2,5 W khi chờ, tối đa 7,5 W
Ngõ ra
8 relay 16 A / 250 VAC (Hongfa HF115F, tiếp điểm AgSnO2), 10 A AC1 liên tục mỗi kênh
Ngõ vào
8 tiếp điểm khô NO, nguồn 12 V cách ly, opto EL357N
KNX
TP1-256 (NCN5121, cách ly ISO7721 3 kVrms); KNXnet/IP tunneling 4 kênh, routing multicast
Chức năng
KNX IP switch (mask 0x57B0) / KNX TP switch (mask 0x07B0) / Router IP↔TP (mask 0x091A) thay KNX IP router
Mạng
Ethernet 10/100 (W5500, RJ45), Wi-Fi 2,4 GHz
Vi điều khiển
ESP32-S3-WROOM-1-N8R2 (8 MB flash, 2 MB PSRAM)
Cách điện
Khoảng cách 230 VAC ↔ mạch điện áp thấp ≥ 8 mm (cách điện tăng cường), Class II
Cấu hình
ETS (.knxprod), trang web nội bộ, REST API, console USB-C
Mặt trước
8 nút tay, 16 LED ngõ vào/ra, nút và LED PROG, LED RGB, còi
